PCB cứng nhắc

Bạn có thể yên tâm mua Rigid Flex Pcb từ nhà máy của chúng tôi và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời. Rigid-flex PCB cũng là một PCB kết hợp với lớp phủ mềm và cứng.

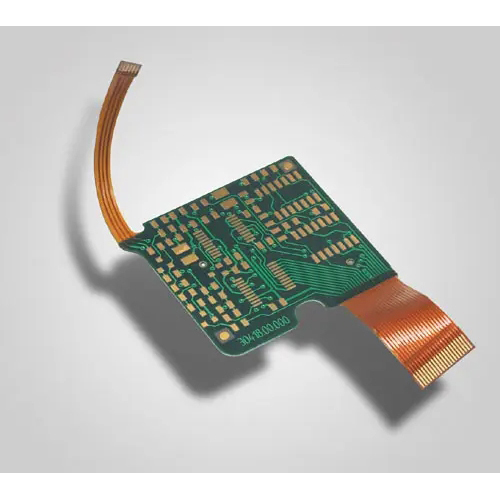

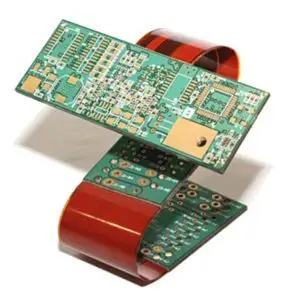

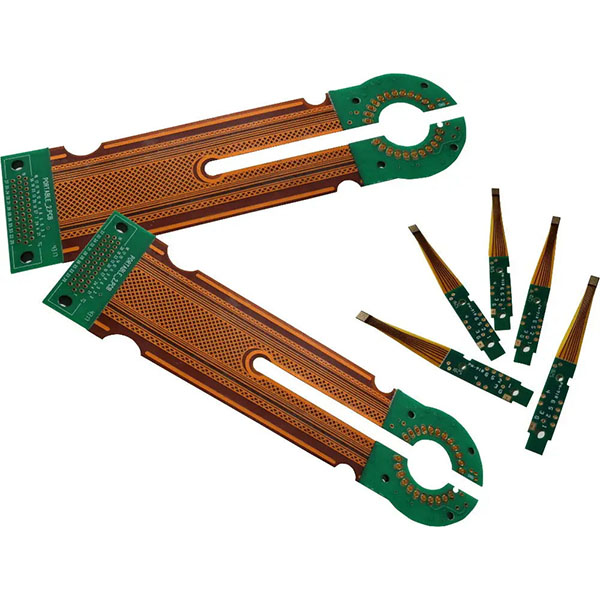

Bảng cứng-flex là sự kết hợp giữa bảng cứng và bảng dẻo, là một bảng mạch in được tạo thành bằng cách kết hợp một lớp mỏng của lớp đáy dẻo và lớp đáy cứng, sau đó ghép chúng thành một thành phần.
Bảng mạch in dẻo-cứng là bảng mạch in kết hợp các công nghệ của bảng mạch in dẻo và cứng. Hầu hết các bảng mạch in flex cứng bao gồm một số lớp chất nền mạch linh hoạt được liên kết bên ngoài và/hoặc bên trong với một hoặc nhiều bảng mạch cứng, tùy thuộc vào thiết kế ứng dụng. Chất nền linh hoạt được thiết kế để uốn cong vĩnh viễn và thường được tạo thành một đường cong uốn cong trong quá trình sản xuất hoặc lắp đặt.

PCB cứng nhắc truyền thống bao gồm các chất nền cứng và linh hoạt được ép với nhau một cách chọn lọc. Cấu trúc kín, kim loại hóa L tạo thành một kết nối dẫn điện. Nếu PCB có các thành phần phía trước và phía sau, thì PCB cứng nhắc là một lựa chọn tốt. Nhưng nếu tất cả các thành phần ở cùng một phía, thì sẽ tiết kiệm hơn nếu sử dụng bảng linh hoạt hai mặt với một lớp gia cố FR4 được ép ở mặt sau.
Thiết kế PCB cứng nhắc-Linh hoạt phức tạp hơn so với môi trường bo mạch cứng thông thường vì các bo mạch được thiết kế trong không gian 3D, điều này cũng mang lại hiệu quả sử dụng không gian lớn hơn. Với khả năng thiết kế các bảng mạch linh hoạt trong không gian 3D, có thể xoắn, gấp và cuộn đế bảng linh hoạt để đạt được hình dạng cần thiết cho bao bì cuối cùng của ứng dụng.
PCB cứng nhắc cung cấp nhiều ứng dụng từ thiết bị thông minh đến điện thoại di động và máy ảnh kỹ thuật số. Chế tạo PCB cứng nhắc đang được sử dụng ngày càng nhiều trong các thiết bị y tế như máy điều hòa nhịp tim để giảm kích thước và trọng lượng của chúng. Việc sử dụng các bảng mạch in cứng-flex có những ưu điểm tương tự và có thể được sử dụng trong các hệ thống điều khiển thông minh.
Trong các sản phẩm tiêu dùng, các bo mạch PCB cứng uốn không chỉ tối đa hóa việc sử dụng không gian và giảm thiểu trọng lượng, mà còn cải thiện đáng kể độ tin cậy bằng cách loại bỏ nhiều nhu cầu về các mối hàn và hệ thống dây điện mỏng, dễ gãy dễ gặp sự cố kết nối. Đây chỉ là một vài ví dụ, nhưng Rigid-Flex PCBs có thể hữu ích cho hầu hết các ứng dụng điện tiên tiến, bao gồm thiết bị kiểm tra, công cụ và ô tô.

PCB cứng là một loại PCB mới có cả độ bền của PCB cứng và khả năng thích ứng của PCB dẻo Trong số tất cả các loại PCB, sự kết hợp giữa cứng và dẻo là loại có khả năng chống lại môi trường khắc nghiệt nhất.
a) Sử dụng trong công nghiệp - Sử dụng trong công nghiệp bao gồm các bảng mạch in cứng, dẻo được sử dụng trong các ứng dụng công nghiệp, quân sự và y tế. Hầu hết các bộ phận công nghiệp đều yêu cầu các đặc tính như độ chính xác, an toàn và khả năng chống hư hỏng. Do đó, các đặc tính cần thiết cho PCB cứng nhắc là độ tin cậy cao, độ chính xác cao, suy hao trở kháng thấp, chất lượng truyền tín hiệu hoàn chỉnh và độ bền. Tuy nhiên, do quy trình phức tạp cao nên sản lượng thấp và đơn giá khá cao.
b) Điện thoại di động - Ứng dụng PCB cứng nhắc trong điện thoại di động, bản lề, mô-đun máy ảnh, bàn phím và mô-đun RF của điện thoại di động có thể gập lại là phổ biến. Ưu điểm của việc sử dụng bảng mạch cứng-flex trong điện thoại di động trước hết là tích hợp các thành phần vào điện thoại di động và thứ hai là xem xét lượng tín hiệu truyền đi. Hiện tại, trong các sản phẩm điện thoại di động, bảng mạch cứng-flex được sử dụng để thay thế sự kết hợp ban đầu của hai đầu nối và bảng mạch linh hoạt. Những sản phẩm này rất ổn định và được đánh giá cao. Mặt khác, do sự phổ biến của điện thoại có camera và việc tích hợp các chức năng đa phương tiện và CNTT vào điện thoại di động, khối lượng truyền tín hiệu nội bộ của điện thoại di động đã tăng lên, và theo đó, nhu cầu về mô-đun hóa đã xuất hiện.
c) Sản phẩm điện tử gia dụng. Trong số các sản phẩm tiêu dùng, DSC và DV đại diện cho sự phát triển của PCBs cứng nhắc, có thể được xem xét trong hai lĩnh vực chính: "hiệu suất" và "cấu trúc". Về hiệu suất, PCB cứng nhắc có thể kết nối nhiều bo mạch cứng và thành phần PCB khác nhau ở chế độ 3D, do đó, tổng diện tích có thể sử dụng của PCB có thể tăng lên với cùng mật độ dòng, điều này có thể cải thiện tương đối thiết kế mạch của nó. điện dung và giảm giới hạn truyền tín hiệu tiếp xúc và chênh lệch tỷ lệ lỗi lắp ráp. Mặt khác, vì PCB Rigid-Flex nhẹ và mỏng nên nó có thể uốn cong dây dẫn, điều này mang lại lợi thế đáng kể về kích thước và giảm trọng lượng.
d) Ô tô - việc sử dụng bảng mạch cứng-flex trong ô tô, các nút thường được sử dụng kết nối với bo mạch chủ trên vô lăng, kết nối giữa màn hình hệ thống video trên ô tô và bảng điều khiển, kết nối làm việc của âm thanh hoặc các phím chức năng trên cửa bên và hệ thống hình ảnh radar đảo ngược, cảm biến (bao gồm chất lượng không khí, nhiệt độ và độ ẩm, kiểm soát khí đặc biệt, v.v.), hệ thống liên lạc trên xe, định vị vệ tinh, bảng điều khiển ghế sau và bảng kết nối bộ điều khiển phía trước, phát hiện diện mạo xe hệ thống. , vân vân.

kích thước và hình dạng , có thể thích ứng với nhiều ứng dụng khác nhau , có độ ổn định cơ học tốt hơn , hiệu suất tốt hơn trong môi trường khắc nghiệt , dễ chế tạo và thử nghiệm , PCB uốn dẻo cứng là lý tưởng cho các nguyên mẫu PCB .

Q1: Bạn có phải là nhà sản xuất PCB cứng nhắc không?
A1: Có, chúng tôi là nhà sản xuất PCB cứng nhắc, nếu bạn có yêu cầu, chúng tôi có thể tùy chỉnh PCB cứng nhắc cho những dịp khác nhau. Vui lòng liên hệ pcb@jbmcpcb.com.
