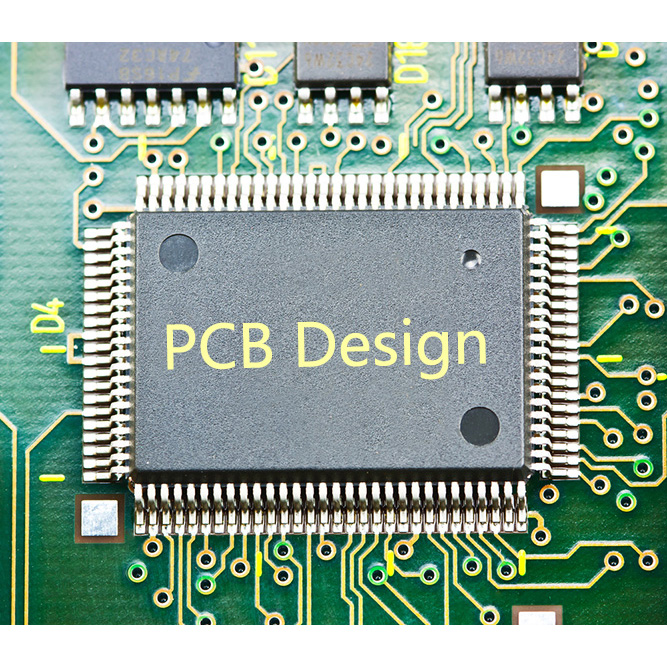

Thiết kế PCB

Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Thiết kế PCB Jiubao. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời. Với sự ra đời của kỷ nguyên 5G, PCB là một sản phẩm điện tử không thể thiếu trong cuộc sống của chúng ta. Mọi người ngày càng trở nên tinh tế và thông minh hơn trong các sản phẩm điện tử, và các chức năng của chúng ngày càng trở nên mạnh mẽ hơn. Mặc dù việc tích hợp chip ngày càng trở nên nghiêm ngặt hơn, nhưng yêu cầu thiết kế đối với bảng mạch cũng ngày càng cao hơn và thiết kế PCB đặc biệt quan trọng, liên quan đến quá trình lắp ráp và tuổi thọ của các sản phẩm điện tử.

Thiết kế bảng mạch hay còn gọi là thiết kế PCB, vì tên đầy đủ của bảng mạch (còn gọi là bảng mạch in) trong tiếng Anh là Printed circuit board, viết tắt là PCB, nên thiết kế bảng mạch còn được gọi là thiết kế PCB; thiết kế bảng mạch, từ vẽ tay đến thư viện thành phần quy mô lớn hơn, bố cục và định tuyến tự động mạnh mẽ cùng các chức năng khác giúp các kỹ sư của chúng tôi thiết kế bảng mạch ngày càng thuận tiện hơn.

Đội ngũ thiết kế và R&D của JBpcb đến từ các lĩnh vực truyền thông, thiết bị thông minh và thiết kế nhà thông minh, đồng thời có kinh nghiệm thiết kế phong phú. Chuyên nghiệp cam kết cung cấp cho khách hàng các dịch vụ liên quan đến tùy chỉnh sản phẩm điện tử, cung cấp dịch vụ một cửa hoàn chỉnh về thiết kế R&D PCB và xử lý PCBA.

a) protel, Protel DXP, protel99se, Nhà thiết kế Altium
b) Bố cục ĐẠI BÀNG
c) BORDSTATIONGoing và EE
d) Phần mềm nhịp spb
e) NguồnPCB, CAD, CAM350
PCB dựa trên sơ đồ mạch để thực hiện các chức năng theo yêu cầu của nhà thiết kế mạch. Thiết kế của PCB chủ yếu đề cập đến thiết kế sơ đồ mạch, cần xem xét nhiều yếu tố khác nhau như cách bố trí các kết nối bên ngoài, cách bố trí tối ưu của các linh kiện điện tử bên trong, cách bố trí tối ưu các kết nối kim loại và thông qua, bảo vệ điện từ và tản nhiệt . Thiết kế sơ đồ mạch xuất sắc có thể tiết kiệm chi phí sản xuất và đạt được hiệu suất mạch và hiệu suất tản nhiệt tốt. Thiết kế sơ đồ mạch đơn giản có thể được thực hiện bằng tay và thiết kế sơ đồ mạch phức tạp cần được thực hiện với sự trợ giúp của thiết kế có sự trợ giúp của máy tính.

Công nghệ thiết kế PCB, bao gồm công nghệ xử lý sản xuất có sự trợ giúp của máy tính, cụ thể là CAD/CAM350 và công nghệ vẽ bằng ánh sáng. Sau đây giới thiệu công nghệ xử lý sản xuất có sự trợ giúp của máy tính đơn giản.
Sản xuất có sự hỗ trợ của máy tính (CAM350) là thực hiện các quá trình xử lý khác nhau theo quy trình đã chỉ định. Đối với các yêu cầu quy trình khác nhau được đề cập ở trên, các bước chuẩn bị cần thiết phải được thực hiện trước khi sơn ánh sáng. Ví dụ: phản chiếu, mở rộng mặt nạ hàn, đường quy trình, khung quy trình, điều chỉnh độ rộng đường, lỗ trung tâm, đường viền và các vấn đề khác phải được hoàn thành trong quy trình CAM350. Cần đặc biệt chú ý đến những nơi có khoảng cách quá nhỏ trong tệp người dùng và phải thực hiện xử lý tương ứng. Do quy trình xử lý và trình độ kỹ thuật của mỗi nhà máy là khác nhau nên để đáp ứng yêu cầu cuối cùng của người dùng, quy trình sản xuất phải có những điều chỉnh cần thiết để đáp ứng yêu cầu của người dùng về độ chính xác và các khía cạnh khác. Do đó, xử lý CAM350 là một quy trình thiết yếu trong sản xuất mạch in hiện đại.

a) Hiệu chỉnh kích thước của miếng đệm, kết hợp mã D.
b) Hiệu chỉnh độ rộng đường, ghép mã D.
c) Kiểm tra khoảng cách tối thiểu, giữa các miếng đệm với miếng đệm, giữa miếng đệm với dây chuyền, giữa dây chuyền với dây chuyền.
d) Kiểm tra kích thước khẩu độ và tổ hợp.
e) Kiểm tra chiều rộng đường tối thiểu.
f) Xác định các tham số mở rộng mặt nạ hàn.
g) Làm gương.
h) Thêm các dòng thủ công và hộp thủ công khác nhau.
i) Hiệu chỉnh độ rộng của dòng để hiệu chỉnh các đường gạch dưới.
j) Hình thành lỗ trung tâm.
k) Thêm các góc phác thảo.
l) Thêm lỗ định vị.
n) Áp đặt, xoay chuyển, soi chiếu.
m) Miếng.
o) Xử lý xếp chồng đồ họa, cắt góc và xử lý tiếp tuyến.p) Thêm logo người dùng.

Q1: Bạn có phải là nhà sản xuất nguồn PCB không?
A1: Có, chúng tôi là nhà máy nguồn - OEM/ODM một cửa từ thiết kế PCB đến nhà sản xuất PCBA.
Q2: Tôi cần cung cấp thông tin gì cho thiết kế PCB?
A2: a) Sơ đồ: một định dạng tài liệu điện tử hoàn chỉnh có thể tạo ra danh sách mạng chính xác;
b) Kích thước cơ học: cung cấp khả năng xác định vị trí và hướng cụ thể của các bộ phận định vị, cũng như xác định khu vực vị trí giới hạn chiều cao cụ thể;
c) Đóng gói thiết bị: cung cấp thư viện đóng gói linh kiện hoặc đặc tả vật liệu điện tử;
d) Nguyên tắc đi dây: Mô tả các yêu cầu cụ thể đối với các tín hiệu đặc biệt, cũng như các yêu cầu thiết kế như trở kháng và xếp chồng.
