PCB đồng hai mặt

Jiubao Double Sided Copper Pcb là bảng mạch in bằng đồng hai mặt, bao gồm các mạch ở lớp trên cùng và lớp dưới cùng. Nó là một bảng mạch in thường được sử dụng. PCB đồng hai mặt có thể được nối dây và hàn ở cả hai mặt, với lõi đồng kim loại ở giữa và lớp cách điện giữa mạch và lõi đồng.

Gửi yêu cầu

Mô tả Sản phẩm


PCB đồng hai mặt

Jiubao Double Sided Copper Pcb là bảng mạch in bằng đồng hai mặt, bao gồm các mạch ở lớp trên cùng và lớp dưới cùng. Nó là một bảng mạch in thường được sử dụng. PCB đồng hai mặt có thể được nối dây và hàn ở cả hai mặt, với lõi đồng kim loại ở giữa và lớp cách điện giữa mạch và lõi đồng. Cả hai bên đều có thể được nối dây, giúp giảm đáng kể khó khăn khi nối dây, vì vậy nó được sử dụng rộng rãi. Cả hai mặt của bảng hai mặt đều có dây, nhưng để sử dụng dây của cả hai mặt thì giữa hai mặt phải có mạch đấu nối thích hợp, "cầu nối" giữa các mạch gọi là via. Vias là những lỗ nhỏ trên PCB được lấp đầy hoặc phủ kim loại để kết nối dây ở cả hai bên. Các bảng mạch hai mặt được thiết kế với vias được gọi là PCB lõi đồng hai mặt thực sự. Nó cũng có thể được thiết kế sao cho mạch hai mặt không cần kết nối, nghĩa là nó giống như bảng mạch một mặt thông thường nhưng có thể đạt được hiệu quả lắp đặt giống như bảng mạch hai mặt. Chúng tôi gọi nó là PCB đồng hai mặt giả. Vì bảng hai mặt có diện tích gấp đôi diện tích của bảng một mặt, nên bảng hai mặt giải quyết vấn đề đi dây so le trong bảng một mặt và có thể được kết nối với mặt kia thông qua các lỗ, vì vậy nó tốt hơn thích hợp cho các mạch phức tạp hơn bảng một mặt.
Những gì chúng tôi đang giới thiệu là pcb đồng hai mặt còn được gọi là pcb nền đồng tách nhiệt điện hai mặt và pcb bảng mạch đồng 2 lớp

Pcb đồng hai mặt

Pcb đồng hai mặt Giới thiệu sản phẩm:

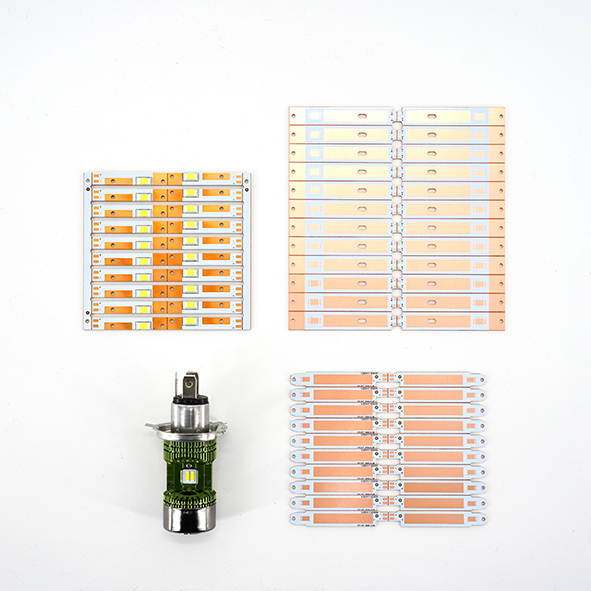

PCB đồng hai mặt (pcb nền đồng tách nhiệt điện hai mặt) thường được sử dụng cho các bảng đèn tích hợp chùm sáng cao và thấp ô tô hoặc các sản phẩm có yêu cầu tản nhiệt. Tản nhiệt công suất cao đạt được thông qua các trùm lớn ở mặt trên và mặt dưới, các bộ phận bằng nhôm tản nhiệt bên ngoài được kết nối với các trùm hai mặt để tản nhiệt; đồng thời, dòng điện trên và dưới của pcb đồng hai mặt được kết nối thông qua vias và chỉ cần điện cực hàn một mặt để điều khiển đèn trên và đèn dưới. Các hạt sáng, ông chủ nhận ra sự tản nhiệt và mạch nhận ra sự dẫn điện. Đây là sự phân tách nhiệt điện hai mặt. Sản phẩm có ưu điểm tản nhiệt lớn, tiêu thụ điện năng thấp, hiệu suất ổn định và dễ lắp đặt.

Sơ đồ lớp cấu trúc Pcb đồng hai mặt:

PCB tách nhiệt điện hai mặt, nhiệt là miếng dẫn nhiệt (PAD) trên pcb đế đồng LED, và điện dùng để chỉ các điện cực trên đế đồng LED và cả hai được ngăn cách bằng vật liệu cách điện. Chức năng của miếng đệm nhiệt (PAD) là dẫn nhiệt và chức năng của điện cực là dẫn điện. Cấu trúc hai mặt này có thể hiện thực hóa thiết kế tản nhiệt LED và mang lại sự ổn định cho sản phẩm. Cấu trúc của pcb tách nhiệt điện hai mặt được thể hiện trong hình:

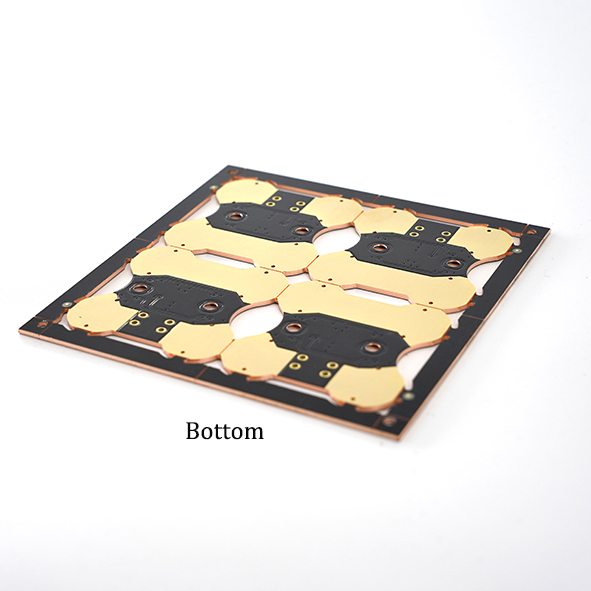

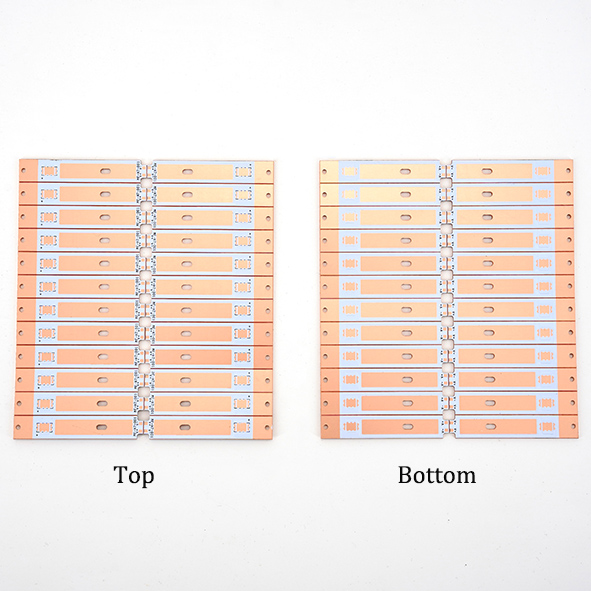

Sơ đồ mặt trước và mặt sau của các sản phẩm Pcb đồng hai mặt:



Pcb đồng hai mặt Loại sản phẩm:

PCB lõi đồng hai mặt thật (có via) PCB lõi đồng hai mặt giả (không có via) PCB đồng 2 lớp PCB đồng 4 lớp

Hướng dẫn sản xuất các sản phẩm Pcb đồng hai mặt và quy trình sản xuất:

vật liệu cơ bản đồng (C1100)
Độ dày (mm) 0,8-5,0MM
Lớp 1, 2, 3, 4 lớp
Độ dày lá đồng (um) 35/70/105/140um
Màu mặt nạ hàn trắng/đen/đen mờ/đỏ/xanh lá cây/xanh dương/xanh lá cây mờ
Màu ký tự trắng/đen/cam/đỏ/xanh
phương pháp tạo hình Gông CNC, cắt CNC V, tạo khuôn, cắt laser và phay
kiểm tra kiểm tra AOI; tàu thăm dò bay tốc độ cao; bài kiểm tra điện tử; kiểm tra điện áp
Quy trình xử lý bề mặt HASL DẪN MIỄN PHÍ DNIG OSP
Thời gian giao hàng 6 ~ 8 ngày.

Các dịp ứng dụng của sản phẩm Pcb đồng hai mặt:

Đèn pin, đèn khai thác công nghiệp, đèn pha LED ô tô, đèn UV, đèn chiếu sân khấu, thông tin liên lạc 5G, máy rửa tường, đèn đường LED, thiết bị cơ khí và các dụng cụ chiếu sáng làm mát có độ chính xác và nhu cầu cao khác nhau

Ưu điểm sản phẩm Pcb đồng hai mặt:

Tuổi thọ cao, tản nhiệt hiệu quả, ứng dụng ổn định

Câu hỏi thường gặp

Q1. Bạn có phải là nhà sản xuất PCB? Bạn có một nhà máy?
Trả lời: Chúng tôi là nhà sản xuất bảng mạch in chuyên nghiệp trong hơn 12 năm, chúng tôi có nhà máy, máy móc, bạn có thể xem hình ảnh nhà máy của chúng tôi.
Q2. Tôi có thể lấy mẫu PCB miễn phí không? Là vận chuyển miễn phí có sẵn?
Trả lời: Có, chúng tôi có thể cung cấp cho bạn các mẫu PCB miễn phí sau khi nói chuyện và xác nhận tất cả các chi tiết. Nhưng chúng tôi không miễn phí vận chuyển, chúng tôi sẽ giảm giá cho bạn nếu bạn mua nhiều sản phẩm.
Q3. Bạn có làm OEM không?
Trả lời có. Chúng tôi là nhà sản xuất bảng mạch in, chúng tôi có nhà máy và thiết bị tự động hóa chuyên dụng cho toàn bộ quy trình PCB và PCBA, đồng thời chúng tôi có thể phát hiện và vận chuyển sản phẩm một cách chính xác. Chúng tôi cung cấp dịch vụ mua một cửa cho PCB và PCBA.
Q4. Bạn có thể sản xuất PCB bằng miếng đệm nhiệt tiếp xúc trực tiếp với chất nền và điện cực trên lớp khác không?
Trả lời: Có, chúng tôi có thể sản xuất PCB bằng miếng đệm nhiệt tiếp xúc trực tiếp với chất nền. Chúng tôi gọi nó là chất nền đồng được phân tách bằng nhiệt điện. Bạn có thể gửi thông tin Gerber đến email pcb@jbmcpcb.com của chúng tôi để xác nhận.
Q5. PCB lõi đồng có lỗ đồng để sản xuất không?
Trả lời: Có, có các lỗ đồng ở cả hai mặt của PCB lõi đồng để kết nối mạch, chúng tôi gọi đó là PCB đế đồng hai mặt thực sự, chúng tôi có nhiều năm kinh nghiệm sản xuất PCB lõi kim loại.
