Bố cục PCB

Trong thiết kế, bố trí PCB là một liên kết quan trọng. Có thể nói rằng công việc chuẩn bị trước đó đã được thực hiện cho nó. Trong toàn bộ bố cục PCB, quy trình thiết kế bố cục là hạn chế nhất, kỹ năng là nhỏ nhất và khối lượng công việc là lớn nhất. Chất lượng của kết quả bố trí PCB sẽ ảnh hưởng trực tiếp đến hiệu quả của hệ thống dây điện, vì vậy có thể coi bố trí PCB hợp lý là bước đầu tiên để thiết kế PCB thành công.
Đặc biệt, bố trí trước là một quá trình suy nghĩ về cấu trúc của toàn bộ bảng mạch, luồng tín hiệu, tản nhiệt và cấu trúc. Nếu bố cục trước không thành công, mọi nỗ lực tiếp theo sẽ vô ích. Bố cục PCB bao gồm bố cục một mặt, bố cục hai mặt và bố cục nhiều lớp. Ngoài ra còn có hai phương pháp bố cục: bố cục tự động và bố cục tương tác. Trước khi bố trí tự động, bạn có thể sử dụng bố cục tương tác để bố trí trước các dòng có yêu cầu chặt chẽ hơn. Nên tránh các cạnh của đầu vào và đầu ra liền kề và song song để tránh nhiễu phản xạ. Nếu cần thiết, nên thêm cách ly dây nối đất. Bố cục của hai lớp liền kề phải vuông góc với nhau và khớp nối ký sinh sẽ dễ dàng xảy ra song song.

Tốc độ định tuyến của định tuyến tự động phụ thuộc vào bố cục tốt và các quy tắc định tuyến có thể được đặt trước, bao gồm số khúc cua của định tuyến, số lần đi qua, số bước, v.v. Nói chung, hệ thống dây dọc thăm dò được thực hiện trước và các đường dây ngắn được kết nối nhanh chóng, sau đó thực hiện hệ thống dây mê cung. Và thử đấu dây lại để cải thiện hiệu quả tổng thể.

Thiết kế PCB mật độ cao hiện tại đã cảm thấy rằng lỗ thông qua không phù hợp, nó lãng phí rất nhiều kênh dây có giá trị, để giải quyết mâu thuẫn này, công nghệ lỗ mù và lỗ chôn đã xuất hiện, không chỉ hoàn thành chức năng của lỗ xuyên. , đồng thời lưu nhiều kênh đi dây giúp quá trình đi dây thuận tiện, mượt mà và hoàn thiện hơn. Quá trình thiết kế bảng mạch PCB là một quá trình phức tạp và đơn giản. Chỉ khi con người tự mình trải nghiệm mới có thể hiểu được ý nghĩa thực sự của nó.

thành công của một sản phẩm nói chung. Một là chú ý đến chất lượng bên trong, hai là tính đến tính thẩm mỹ tổng thể. Chỉ khi cả hai đều hoàn hảo thì sản phẩm mới được coi là thành công.
Trên bảng mạch PCB, bố cục của các thành phần phải cân đối, dày đặc và có trật tự, không được quá nặng hoặc quá nặng.
PCB sẽ bị biến dạng?
Bạn có đặt trước một cạnh thủ công?
Điểm MARK có được bảo lưu không?

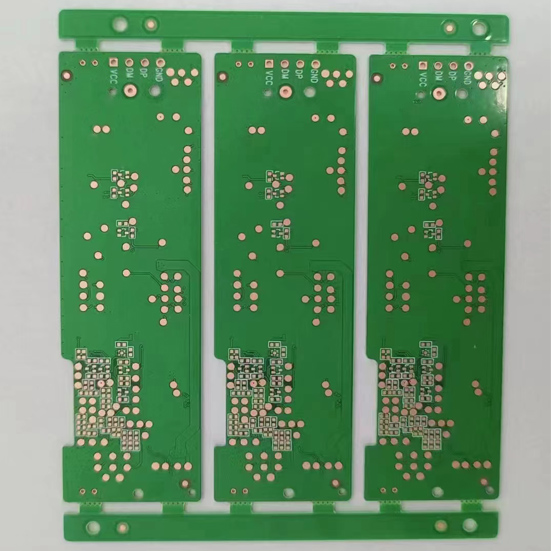

Bạn có cần một câu đố?
Có bao nhiêu lớp có thể được đảm bảo để kiểm soát trở kháng, che chắn tín hiệu, tính toàn vẹn của tín hiệu, tính kinh tế, khả năng đạt được?

Kích thước bảng in có khớp với kích thước bản vẽ gia công không? Nó có thể đáp ứng các yêu cầu về quy trình sản xuất PCB không? Có dấu định vị nào không?
Có xung đột nào giữa các thành phần trong không gian hai chiều và ba chiều không?
Cách bố trí các thành phần có dày đặc và trật tự không? Tất cả đã xong chưa?
Linh kiện thường xuyên phải thay thế có dễ dàng thay thế không? Bảng cắm có dễ cắm vào thiết bị không?
Có khoảng cách thích hợp giữa bộ phận sinh nhiệt và bộ phận đốt nóng không?
Có dễ điều chỉnh phần tử điều chỉnh không?
Có bộ tản nhiệt nào được lắp đặt ở nơi cần tản nhiệt không? Luồng không khí có êm không?
Luồng tín hiệu có trơn tru và các kết nối ngắn nhất không?
Các phích cắm, ổ cắm, v.v. có mâu thuẫn với thiết kế cơ khí không?
Vấn đề can nhiễu của đường dây đã được xem xét chưa?

trong quá trình bố trí PCB và cả hai đều yêu cầu tụ điện rẽ nhánh gần với chân nguồn của chúng, thường là 0,1µF. Chốt phải càng ngắn càng tốt để giảm điện kháng cảm ứng của dấu vết và nó phải càng gần thiết bị càng tốt

x

trong quá trình bố trí PCB. Nếu dòng điện tương đối lớn, nên giảm chiều dài và diện tích vết, không chạy khắp trường.
Chuyển tiếng ồn trên các cặp đầu vào sang mặt phẳng của đầu ra nguồn điện. Tiếng ồn chuyển đổi của ống MOS của nguồn điện đầu ra ảnh hưởng đến nguồn điện đầu vào của giai đoạn trước.
Nếu có một số lượng lớn DCDC dòng điện cao trên bảng mạch, sẽ có các tần số khác nhau, dòng điện cao và nhiễu nhảy điện áp cao.
Do đó, chúng ta cần giảm diện tích nguồn cấp vào để đáp ứng dòng điện. Vì vậy, khi bố trí bộ nguồn cần cân nhắc tránh chạy full board của bộ nguồn đầu vào.

Q1: Làm thế nào để kiểm tra xem bố cục PCB có đúng không?
A1: a) Kích thước của bảng mạch và kích thước xử lý theo yêu cầu của bản vẽ có phù hợp với nhau hay không.
b) Bố cục của các thành phần có cân đối và được sắp xếp gọn gàng hay không và liệu tất cả các bố cục đã được hoàn thành hay chưa.
c ) , liệu có xung đột ở tất cả các cấp hay không. Chẳng hạn như linh kiện, khung sườn và mức độ cần in riêng có hợp lý hay không.
d) Các thành phần thường được sử dụng có dễ sử dụng hay không. Chẳng hạn như công tắc, thiết bị chèn bo mạch trình cắm, các bộ phận cần được thay thế thường xuyên, v.v.
e) Khoảng cách giữa các bộ phận sinh nhiệt và bộ phận sinh nhiệt có hợp lý hay không.
f ), tản nhiệt có tốt không.
g ) , có cần xem xét nhiễu đường dây hay không
Q2: Các kỹ năng thiết lập bố cục PCB là gì?
Thiết kế yêu cầu cài đặt lưới khác nhau ở các giai đoạn khác nhau. Trong giai đoạn bố trí, các điểm lưới lớn có thể được sử dụng để bố trí thiết bị; đối với các thiết bị lớn như IC và đầu nối không định vị, có thể sử dụng độ chính xác điểm lưới từ 50 ~ 100 mil để bố trí, trong khi đối với điện trở, các thành phần thụ động nhỏ như tụ điện và cuộn cảm có thể được bố trí bằng cách sử dụng lưới 25mil. Độ chính xác của các điểm lưới lớn tạo điều kiện thuận lợi cho việc căn chỉnh thiết bị và bố trí thẩm mỹ.
Câu 3: Quy tắc bố trí PCB là gì?
A3:a ) Trong các trường hợp bình thường, tất cả các thành phần phải được sắp xếp trên cùng một mặt của bảng mạch. Chỉ khi các thành phần trên cùng quá dày đặc, một số thiết bị có chiều cao hạn chế và sinh nhiệt thấp, chẳng hạn như điện trở chip và tụ điện chip, mới có thể được đặt ở lớp dưới.
b) Để đảm bảo hiệu suất điện, các phần tử phải được đặt trên lưới và sắp xếp song song hoặc vuông góc với nhau, sao cho gọn gàng và đẹp mắt. Nói chung, không được phép chồng chéo các thành phần; sự sắp xếp của các thành phần phải nhỏ gọn và các thành phần phải nằm trên toàn bộ bố cục. Nó phải được phân bố đều và nhất quán về mật độ.
c) Khoảng cách tối thiểu giữa các mẫu đệm liền kề của các thành phần khác nhau trên bảng mạch phải lớn hơn 1MM.
d ), khoảng cách từ cạnh của bảng mạch thường không nhỏ hơn 2MM. Hình dạng tốt nhất của bảng mạch là hình chữ nhật và tỷ lệ khung hình là 3:2 hoặc 4:3. Khi kích thước bề mặt của bảng mạch lớn hơn 200MM x 150MM, bảng mạch có thể chịu được độ bền cơ học hay không.
Q4: Thứ tự sắp xếp bố trí PCB là gì?
Câu trả lời 4: a) Đặt các bộ phận phù hợp chặt chẽ với cấu trúc, chẳng hạn như ổ cắm điện, đèn báo, công tắc, đầu nối, v.v.
b) Đặt các bộ phận đặc biệt, chẳng hạn như các bộ phận lớn, bộ phận nặng, bộ phận làm nóng, máy biến áp, IC, v.v.
c) Đặt các bộ phận nhỏ.
